DPU部署实践: 使能数据中心新架构

9月初，星云智联参加了第二届SmartNIC& DPU技术创新峰会。并在业界首次提出数据中心需要增加“互联数据处理层”的理念。产品线副总裁兼市场总监马国强先生在会上发表了主题演讲《DPU部署实践: 使能数据中心新架构》，从市场、架构、技术和产品四个方面进行了分享。

 市场

DPU起源于大型云服务市场，但是不会仅用于这个市场，而是会向大型政企、中小SP和中小企业等市场辐射。

DPU从中心云场景孵化，但是应用场景是多样化的。比如：

• 高性能计算、AI训练、大数据场景：通过DPU加速多个部件的协同效率；

• 边缘云场景，可以用DPU提升单位空间算力，并简化管理、提升安全；

• 机器视觉质检场景、生物医药数据实时处理等场景：通过DPU提升边缘计算性能，对海量数据进行实时处理。

总之，DPU的市场和场景是广泛多样的，不限于公有云。DPU用于提升应用性能、资源利用率、运维效率，DPU未来可期。

 架构

因为数据的快速增长，数据中心在算力、能耗、碳排放上面临三大挑战。

1）数据：根据IDC预测，2021~2025年全球数据CAGR 23%，2025年的数据是2020年的3倍。

2）CPU处理性能：近10年提升相对缓慢。2015年以来CAGR 3.5%左右。这样就形成一个矛盾，CPU处理能力不能满足数据的快速增长需求。

3）电耗：据预测，2030年数据中心将消耗全球6%的电能。而2020年只有1.5%，增长4倍。

4）碳排放：服务器80%的碳排放发生在使用环节，这与手机/PC正好相反。为了更好地实现国家的双碳目标，需要在服务器使用环节降低碳排放。

这些挑战都在推动数据中心采用新的架构，从而实现高算力、低能耗、低碳的目标。

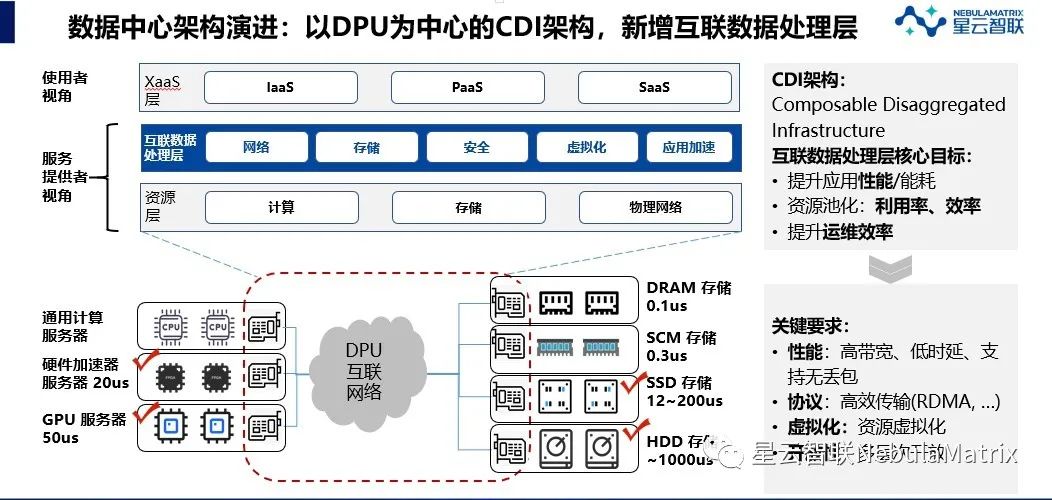

数据中心将演进到以DPU为中心的CDI (Composable Disaggregated Infrastructure)架构，新增互联数据处理层，即通过DPU实现硬件资源解耦。

1）物理架构：如图所示，不同资源相互解耦，并通过DPU互联网络进行连接。这种架构可以更好地实现硬件加速、计算和存储资源scale-out、统一运维。当前DPU互联网络，能够满足10us内时延要求。所以，GPU服务器、硬件加速器服务器、SSD存储、HDD存储等都已经具备解耦条件。而内存、SCM存储器时延要求高，相关技术还在发展中。

2）逻辑架构：需要增加了一个“互联数据处理层”。这一层完成三个核心目标：

1. 提升单位能耗的性能，通过硬件加速网络、存储、安全、虚拟化、应用等。解决数据快速增长与CPU计算能力不足的矛盾。

2. 资源池化，提升利用率和访问效率。举两个例子：如用AI集群对证券行情进行分析和预测，生成交易策略。有的租户算法CPU需要很多、GPU很少；而有的正好相反。如果没有资源池化就比较难解决，从而造成浪费。还有一个客户做云服务，在服务器CPU核都租出去后，内存和SSD有30%左右碎片无法出租。通过更大的资源池化，能够大大缓解这类浪费问题。

3. 提升运维效率。通过虚拟化、开放性简化运维，提升人均运维效率。

要完成这三个目标，对于DPU有四点关键要求：

1. 性能：具备高带宽、低时延、支持无丢包转发。

2. 协议：支持高效的传输协议。比如当前的RDMA，以及未来更高效的协议

3. 资源虚拟化

4. 开放性：因为互联数据处理层承上启下，外部接口很多，且快速演进。



DPU是多技术路线组合、多形态的解决方案，不只是SoC芯片。其最核心的是高性能可编程数据面。

DPU基于流表转发，星云智联精心设计了高性能流表。主要有四方面技术创新：

1. 专属流表存储器和大流表：通过专用存储器，支持>=1M可扩展流表，减少流表换入换出

2. 专属硬件流表访问通道：Pipeline直接访问流表资源，不经过PCIe总线

3. 硬件高速匹配算法：从Key到Value硬件一跳直达，实现高性能查找

4. 硬件支持全流统计+指定流统计，便于运维。

通过实际对比测试，星云智联DPU转发性能不随流的增加而变化，保持稳定转发。而采用传统设计的产品，在40K条流以后，转发能力快速下降。

另外星云智联DPU通过硬件4级层次化Qos设计，用户可对端口、用户、业务、子业务等进行精细化流量管理。

传统RoCE部署存在一些困难，如组网规模小、丢包敏感、稳定性低、需要交换机硬件更换、配置复杂、可扩展性不高等。

星云智联通过自研拥塞控制算法 NBL-CC(Congestion Control)、选择性重传协议：NBL-SRP（Selective Retransmission Protocol），解决了这6大问题。并从规模、稳定性、易用性、效率、容错性、性价比6大方面进行全面提升，实现了“即插即用”。

软件虚拟化、硬件虚拟化直通两个方案不能兼顾高性能和灵活性。星云智联DPU通过vDPA (Virtio Data Path Acceleration)方案解决这个两难问题。为了提升效率，星云智联DPU进行了工程优化，大幅提升了硬件刷新“dirty page bitmap”的效率。

1）硬件上：

• 已经完成多品牌的服务器和CPU适配测试，更多的适配还在持续进行中；

• 芯片提供可编程数据面，我们称之为ATP(Adaptive Parallel Programmable Pipeline Architecture)。

2）软件上：遵从相关协议和接口，开放与客户、生态伙伴进行合作，

• 业务层：提供ovs-dpdk中各类rep端口设备驱动、数据面与ovs间管道PF的PMD驱动、流表卸载Agent；SPDK上设备控制面驱动等；

• 管理运维层：提供openstack网络二三层插件驱动、存储插件驱动；Kubernetes中CNI/CSI插件；DPU上的BMC等。

总之，星云智联聚焦在高性能可编程数据面和资源虚拟化，其它方面通过开放，融入当前的生态系统。

星云智联DPU产品D1055AS 已于今年7月发布，全场景商用，并实现了明显经济和社会效益。网络：通过硬件卸载，虚拟网络转发性能提升30%以上，CPU负担降低了21%。

存储部分收益更加明显，裸金属上线时间缩短15倍，并且管理更加简单。通过存储池化，存储的利用率提升35%以上，CPU负担降低41%。

综合来看，服务器数量不变情况下，单机架算力提升35%。算力要求不变情况下，生命周期TCO降低25%，碳排放减少10以上%。这是25G网络的收益，在未来增长到100G、200G甚至更高的速率后，收益会更加明显。网络速率越高，DPU的收益越明显。

除了DPU产品，星云智联还向下覆盖智能网卡产品。当前已商用的产品包含4x10G光口、4x10G电口、2x10G光口等。另外，2x25G正在开发中。相对于大家常用的智能网卡，星云智联的智能网卡具备很强的硬件可编程性，能够支持复杂场景的硬件加速。

目前，我们重点投入在芯片的开发中。2023年推出支持2x100G的18120芯片和2x25G的18105芯片。更高速率、更低时延、更强功能的芯片，也将持续推出。
