场景介绍

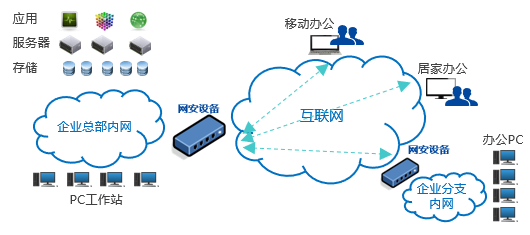

随着云计算、大数据、物联网、人工智能、5G等技术的发展，网络信息安全边界不断模糊，安全防护内容不断增加，对数据安全、信息安全提出了巨大挑战，也为网络信息安全市场打开了新的增量空间。
同时经济全球化，数据安全、隐私保护等问题越来越被重视，在疫情下远程居家办公，移动办公等常态化的需求推动下，网络安全市场规模保持增长态势。
未来企业的IT架构，将随着SaaS/PaaS/IaaS技术发展，转向更加高效的私有云/公有云混合模式，桌面云/大数据/多媒体/文档/通讯等应用集中部署，远程VPN随时随地访问，可实现资源弹性共享，简化运维部署，降低IT支出。这将增加企业内网不同区域间，内网和外网间的流量需求。
部署于企业的网络安全设备，比如防火墙，上网行为管理等，需提供更高带宽，更大容量，更高性能，才能满足未来IT架构的演进。
解决方案
星云智联智能网卡芯片解决方案，可用于高端网安设备，实现高密度，大带宽的IO扩展模块，针对网安场景的亮点特性包括：
• 高密度4x10GE，PCIe3.0 x8
• 高性能RSS多队列DMA直通
• 开放生态DPDK PMD适配
• 灵活可编程功能可定制优化

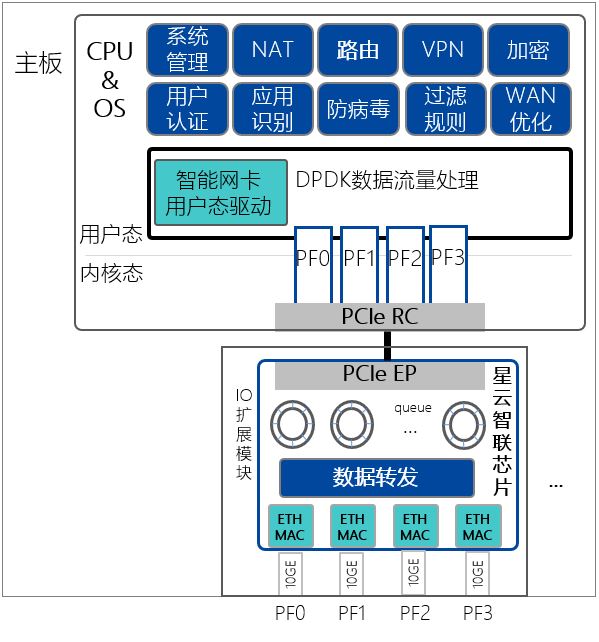

基于星云智能网卡芯片的网安系统业务部署模型样例：
• 采用星云智能网卡芯片实现IO扩展模块，提供4个10GE端口，用户态DPDK PMD驱动，可以管理配置芯片的硬件队列，PF，数据映射，以太网端口等物理资源。
• 芯片将在PCIe上呈现为多个PF，每个PF映射到1个10GE端口，可在系统OS上直通绑定到用户态应用。
• 接收方向，端口收到数据报文，经过以太网MAC层处理，按照RSS策略配置把数据报文散射到多个DMA队列上，保证多核CPU收发包性能。数据将采用用户态DMA直通方式进入CPU的内存用户态空间，避免了操作系统内存拷贝瓶颈。
• 发送方向，采用同样高效的用户态直通DMA到芯片，然后通过数据转发，发送到对应的以太网MAC层处理，最终发送到10GE以太网光接口。
• 安全应用运行于设备系统CPU OS的用户态，采用DPDK框架实现数量流量处理。

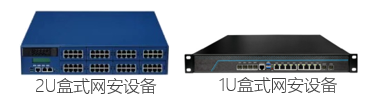

网安设备的硬件形态，根据市场不同需求，通常有2U，1U等多样的配置：

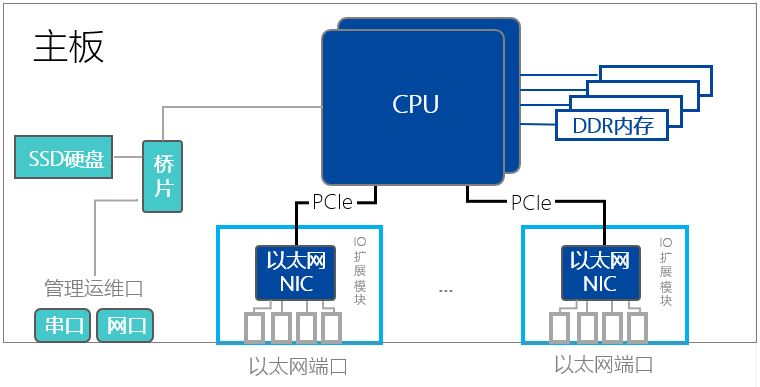

其内部结构通常如图：
• 系统主板支持1或2路CPU（X86，ARM，MIPS等），完成网络安全相关的业务处理。主板通过PCIe总线信号连接不同数量的可插拔替换的IO扩展模块。大部分机型支持1~2个IO扩展模块，部分高密度机型支持最高8个IO扩展模块。
• IO扩展模块板载以太网NIC（network interface controller）芯片，提供不同数量和类型的千兆，万兆以太网接口。
• 根据实际客户需求，对IO扩展模块进行选配组合，形成不同接口数量，类型和容量的系统方案。
星云智联智能网卡芯片，为网络安全系统厂商提供了高密度高性能IO扩展模块方案，高性能多队列DMA设计，进一步释放网络安全平台多核CPU的处理能力，提供Linux内核驱动和DPDK用户态驱动配套和技术支持，简化了系统厂商的软件集成工作。针对特定客户应用场景可提供软件与固件功能定制与优化服务，进一步助力系统厂商发挥芯片的潜能。
